Особенностью операционной системы Windows 7, а также большой неожиданностью для пользователей, впервые установивших эту систему на свой компьютер, стал скрытый раздел System Reserved (Зарезервировано системой). В данной статье я постараюсь раскрыть функции и преимущества этого нововведения
Назначение скрытого раздела
Если Windows 7 - ваша первая операционная система, то вы можете ничего и не подозревать о существовании этого раздела. В проводнике Windows он не виден. Со временем, если основное назначение компьютера не игра и не интернет-серфинг, вы дойдете до «Управления дисками» и увидите, что кроме одного или двух разделов на жестком диске есть небольшое пространство. Похоже на отдельный раздел, но буквы у него нет, называется непонятно. Для чего тогда он нужен?
Главным назначением этого раздела является защита загрузочных файлов операционной системы. На данном разделе находятся файлы конфигурации хранилища загрузки (BCD) и загрузчик системы (файл bootmgr). Существует мнение, что с помощью этого раздела можно выполнить восстановление системы (иногда его называют разделом восстановления). Это не совсем так, поскольку объем всех файлов, расположенных на разделе System Reserved , не превышает 30-35 Мб, тогда как объем файлов восстановления - около 150 Мб. Хотя вход в среду восстановления осуществляется с помощью этого раздела, образа среды восстановления на этом разделе нет. Он находится в скрытой системной папке Recovery на разделе с операционной системой
Не следует путать скрытый раздел, зарезервированный системой для загрузочных файлов, и раздел восстановления, создаваемый производителями для возвращения компьютера к «заводскому состоянию». Такие разделы имеют совершенно другие атрибуты. При этом на современных компьютерах (в особенности, ноутбуках) оба этих раздела обязательно присутствуют.

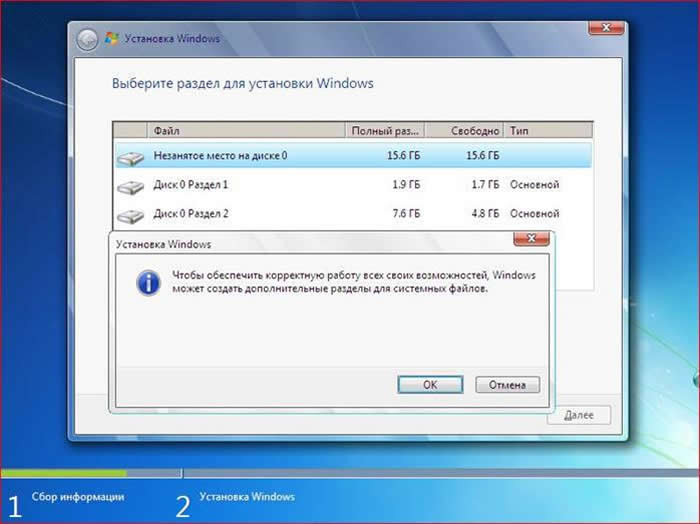

Автоматическое создание раздела во время установки операционной системы
Честно говоря, для меня было загадкой, почему в одном случае при установке системы скрытый раздел создается, а в другом - нет. Ответ на вопрос появился в результате экспериментов.
Обязательных условий для создания раздела несколько:
- Первое и основное условие - загрузка с внешнего устройства (DVD, USB), т.к. при запуске программы установки из-под Windows у вас не будет возможности работать с разделами жесткого диска;
- Общее количество основных (первичных) разделов жесткого диска перед началом установки не должно превышать 3-х. То есть, если до начала установки пространство вашего жесткого диска уже поделено на 4 таких раздела, в этом случае скрытый раздел размером 100 Мб сформирован не будет, а файлы загрузки будут находиться на уже имеющемся активном разделе. Причем это может быть не тот раздел, на который устанавливается система. Количество логических разделов на расширенном значения не имеет.
- Раздел, в который выполняется установка, должен быть первым по счету (верхним, на графическом представлении дискового пространства);
- Установка операционной системы должна выполняться в неразмеченную область диска. Если диск уже размечен, то при выборе раздела для установки системы вам необходимо не просто его отформатировать, но и создать заново, то есть раздел для установки нужно сначала удалить. Соответственно, если вы не хотите, чтобы на жестком диске создавался раздел System Reserved , не удаляйте имеющийся;
Интересен в этой связи один момент. Если раздел установки системы и активный раздел - не одно и то же, после окончания установки активный раздел становится невидимым. Происходит это потому, что программа установки сначала помещает файлы загрузки Windows 7 на активный раздел, а затем «отмонтирует» его - удаляет букву. Вот почему многие пользователи со времен beta-версии Windows 7 (да и сейчас, порой, случается), устанавливая систему на неактивный раздел, «теряли» раздел с уже установленной системой (с Windows XP, например). Причину возникновения «невидимости» легко исправить, назначив активному разделу букву в оснастке управления дисками.
Преимущества и недостатки
Как я уже отмечал, назначение скрытого раздела - в защите хранилища данных загрузки. Поскольку данный раздел не связан с остальными, такая операция как сжатие дискового пространства не влияет на загрузочные файлы, что позволяет избежать неприятностей, связанных со сжатием, например, сообщения при загрузке « bootmgr is compressed » . При определенных знаниях и навыках восстановление загрузки - не такой уж и сложный процесс, но отнимающий определенное время. При их отсутствии дело может закончиться переустановкой системы.
Второе преимущество заключается в менее трудоемком процессе переустановки одной из систем, если у вас их несколько на одном компьютере. Об этом можно прочесть в статье «Восстановление совместной загрузки Windows 7 и Windows XP при переустановке одной из них » - раздел «Вариант второй - раздел восстановления создан ».
Наконец, наличие скрытого раздела - это еще один вид защиты от дурака». Что лукавить, опыт помощи пользователям в решении проблем с операционной системой позволяет сделать вывод, что зачастую возникают проблемы, вызванные недостатком опыта и знаний, а также непониманием многих процессов, обеспечивающих стабильную работу операционной системы.
О недостатках тоже можно сказать несколько слов, хотя правильнее отнести их к неудобствам. Связаны они с тем, что при организации совместной загрузки с Windows XP приходится присваивать и удалять букву скрытого раздела для размещения на нем файлов загрузки XP. Но, думаю, преимущества этого раздела перевешивают этот недостаток.
Заключение
Скрытый раздел «Зарезервировано системой» в Windows 7 стал еще одним шагом в развитии загрузки Windows, которая претерпела значительные изменения в Windows Vista. Благодаря этому разделу загрузка системы становится надежнее и менее зависимой от действий пользователей.
Выражаю огромную благодарность Вадиму Стеркину за рецензирование статьи и помощь в публикации.
Подготовка к работе.
В первую очередь, сохраните все имеющиеся у вас на диске данные, так как диск будет полностью отформатирован.
Для успешного проведения всех операций, вам понадобится следующее:
1. Загрузить и распаковать архив D2D.rar ( , ). Запишите содержимое архива на CD или любой другой носитель;
2. Установочный диск Windows XP;
3. Acer Recovery CD и Application CD (эти диски поставляются с компьютером или вы делаете их сами после первого запуска компьютера и
соответствующего запроса утилиты Acer eRecovery Management
);
4. Программа gdisk32.exe (вы можете ее найти в архиве D2D.rar в папке Factory);
5. Программу для работы с архивами (в данном случае понадобится WinRAR или бесплатная 7-Zip);
6. Оптимизм и уверенность в успехе!
Если ваш компьютер был выпущен до декабря 2005 г. и архив резервной копии был сделан с помощью программы ghost, то вы можете воспользоваться этим образом , предварительно записав его на CD. Этот загрузочный диск автоматически создаст скрытый раздел и скопирует файлы образа системы (с расширением ghs, hdd), так же как и файлы папки patch, в созданный скрытый раздел. Так что наличие дисков восстановления и системный диск, созданные с помощью программы eRecovery - обязательно. Будьте внимательны! Все данные на жестком диске будут уничтожены!
Все комментарии к командам написал на английском, уж простите:)
Если версия NAPP для вашей модели лаптопа 4.х.х. (версия Empowering Technology для таких компьютеров 2.0.х.), то загрузите эти файлы для скрытого раздела (ссылка 1 и ссылка 2) и выполняйте нижеописанные действия. Внимание! Для этой версии NAPP обычно требуется больше места и размер скрытого раздела должен быть 5 Гб или больше! Есть возможность изменить текущую версию NAPP (3.3.x.x) на версию 4.0.1.х (см. "Дополнение" в конце статьи).
Создание разделов жесткого диска и установка операционной системы
Удаление и создание разделов жесткого диска можно сделать непосредственно в среде Windows с использованием программы gdisk32.exe . Прежде всего, убедитесь, что вы сохранили все ваши данные, так как они будут полностью удалены с компьютера.
1. Скопируйте файл gdisk32.exe в удобное для вас место, например, на диск C:
2. Запустите командную строку (Пуск-> Выполнить вводим cmd и жмем Enter) или как показано на скриншоте:
3. Введите команду C:gdisk32 1 и нажмите «Enter» для отображения всех имеющихся разделов на жестком диске.
4. Введите команду C:gdisk32 1 /del /all и нажмите «Enter» для удаления всех разделов жесткого диска:
C:gdisk32 1 /cre /pri /V:PQService /SZ:3500 /for /ntfat16 – это команда для создание первого раздела, который и будет в дальнейшем скрытым. Команда /SZ:3500 задает размер раздела в Мб. Вы можете выбрать его по своему усмотрению, но места должно быть достаточно для всех файлов скрытого раздела, включая файлы образа системы.
C:gdisk32 1 /cre /pri /V:ACER /SZ:20000 /for – команда для создания раздела, где непосредственно будет находиться сама операционная система. Размер также выбираете по своему усмотрению.
C:gdisk32 1 /cre /pri /V:ACERDATA /for – команда для создания последнего, третьего раздела. Размер указывать не обязательно и раздел будет создан на основании всего оставшегося пространства жесткого диска.
На вопрос «A primary DOS partition already exists. Create another?» отвечаем нажатием клавиши «Y
».
В результате вы получите следующую разметку диска (при вводе команды C:gdisk32 1
):
Примечание: в данном примере (скриншот) не обращайте внимание на размеры дисков – у вас они будут свои (конечно, большего размера) и здесь показаны только для примера.
Перед установкой операционной системы необходимо первый раздел сделать скрытым, а второй - активным. Для этого применяем следующие команды:
C:gdisk32 1 /hide /P:1
- первый раздел стал скрытым, но на диске нет активного раздела, поэтому следующий шаг:
C:gdisk32 1 /act /P:2
- теперь второй раздел стал активным.
6. Структура жесткого диска создана. Теперь можно приступить к установке MS Windows XP (любой версии). Устанавливаем установочный CD с MS Windows XP и перезагружаем компьютер. Нажимаем F12 во время загрузки (появится окно, где можно выбрать загрузку с CD/DVD). В ином случае, необходимо зайти в BIOS и выбрать загрузку с CD/DVD. Следуем указаниям программы установки. Для установки операционной системы выбираем раздел 2, это обязательно.
Устанавливаем операционную систему обычным образом. После установки операционной системы зайдите в «Пуск -> Панель управления -> Администрирование -> Управление компьютером -> Управление дисками» (или по правой кнопке мыши на "Мой коипьютер" - «Управление -> Управление дисками») и убедитесь, что система установлена в нужном месте. Если последний раздел не распределен, вы можете легко создать из него основной раздел по щелчку правой кнопки мыши. Он может быть как FAT32, так и NTFS.
После всего вышеперечисленного, структура вашего жесткого диска должна выглядеть примерно так:
Желательно сразу же изменить буквы диска ACERDATA (E:) и CD-ROMa (D:). Для этого по щелчку правой кнопкой мыши на выбранном устройстве выбираем «изменить букву диска или путь к диску…». Для CD-ROMa выставляем букву F:, после этого для диска ACERDATA выбираем букву D:. Далее к CD-ROMу применяем букву E: В результате получаем следующее:
Создание скрытого раздела «PQService».
1. Теперь нам необходим опять файл gdisk32.exe. Скопируем его в удобное для вас место (например, в корень диска C:). В командной строке (это уже было описано выше) вводим команду C:gdisk32 1 и смотрим структуру диска:
Первый раздел скрыт (Status - H) и для работы с ним необходимо его открыть. Для этого применяем здесь же команду C:gdisk32 1 /-hide /P:1 и нажимаем «Enter».
Для того, чтобы изменения вступили в силу, необходимо перезагрузить компьютер. После перезапуска, в проводнике Windows вы увидите следующую картину (появился диск «PQService»):
2. Следующий шаг – копирование всего содержимого архива D2D.rar на диск «PQService» (F:)
После этого копируем содержимое папок IMAGES и PATCH , расположенных на Acer Recovery CD/DVD, и помещаем его соответственно в папки IMAGES и PATCH , расположенных на диске «PQService» в папке D2D . Также копируем с Acer Recovery CD/DVD файлы RCD.dat и SCD.dat (если есть, то и SWCD.dat ) в корень диска «PQService».
После копирования файлов в папку D2DImages, необходимо также создать здесь (в этой папке) три файла с именем, соответствующим имени файла образа. Например, файл образа у вас - 71EO4303.wsi, тогда файлы будут иметь имена 71EO4303.P1 71EO4303.P2 71EO4303.ALL (разные только расширения). В содержимом файлов также необходимо прописать имя архива образа системы (см. ниже - вместо ****** ставьте имя своего образа):
Содержимое файла ******.P1
OPNUMBERS=1
OPERATION=RESTOREDRIVE
SOURCE=Z:Images******.WSI
DES=\HARDDISK0PARTITION1
FORMAT=ORIGINAL
TITLE=RESTORE PARTITION
Содержимое файла ******.P2
OPNUMBERS=1
OPERATION=RESTOREDRIVE
SOURCE=Z:Images******.WSI
DES=\harddisk0partition2
FORMAT=ORIGINAL
TITLE=RESTORE PARTITION
CHANGECD=Please insert next disk and Click to Continue.
Содержимое файла ******.ALL
OPNUMBERS=2
OPERATION=PARTITIONDISK
DES=0
Partitions=100%b,
TITLE=CREATE PARTITION
OPERATION=RESTOREDRIVE
SOURCE=Z:Images******.WSI
DES=\HARDDISK0PARTITION1
FORMAT=ORIGINAL
TITLE=RESTORE PARTITION
CHANGECD=Please insert next disk and Click to Continue.
Эти файлы необходимы для корректного создания дисков восстановления.
Теперь необходимо изменить файл obr3.ini (см. далее скриншоты). Откройте его в блокноте и найдите строчки
ImageFileName=
ImageFileNumber=
Впишите имя образа вашей системы (смотрите в D2DIMAGESacerxxxx.wsi
) и количество файлов, например:
ImageFileName=acerxxxx.wsi
ImageFile-Number=42
(считаете только файлы образа, не надо считать файлы с расширением.ALL .P1 .P2). Сохраните файл. Далее очень рекомендую скопировать два файла mbrwrwin.exe
и rtmbr.bin
(из корня диска «PQService») в корень диска C:. Эти файлы скоро очень пригодятся.
3. Далее необходимо восстановить загрузчик первого раздела, чтобы в дальнейшем с него можно было загрузить систему восстановления.
Для этого перезагружаем компьютер и загружаем его с установочного компакт диска Windows XP.
Когда программа установки выдаст варианты установки, выбираем «…с помощью консоли
восстановления», то есть нажимаем R
.
Итак, вы видите теперь две системы: 1:minint и 2:windows. Например, D:minint и C:Windows.
Необходимо зайти в одну из них, набрав 1 или 2 . Если нет пароля администратора, просто жмем "enter". Далее вводим команду fixboot D: (будьте внимательны, имя диска, где имеется minint, у вас может быть другим, здесь D: дана для примера). Подтверждаете запись загрузчика нажатием Y и все. Команда exit перезагрузит ваш компьютер. Система загрузится обычным образом.
4. Теперь необходимо сделать первый раздел скрытым и рабочим. Для этого используем скопированные ранее файлы mbrwrwin.exe и rtmbr.bin в корне диска C: Запускаете командную строку нажатием «пусквсе программыстандартныекомандная строка», в появившемся окне вводим С:mbrwrwin install overwrite rtmbr.bin и нажимаем «Enter». Вы увидите надпись, что установка загрузчика прошла успешно.
Смело можно перезагрузить компьютер.
5. После перезагрузки системы убедитесь, что первый раздел стал скрытым и его конфигурация EISA (должно быть предупреждение, что установка новых устройств закончена и необходимо перезагрузить компьютер, что мы и делаем). Далее заходим и смотрим в «панель управления – администри-рование – управление компьютером – управление дисками».
Если все в порядке – можно попробовать использовать функцию восстановления одновременным нажатием кнопок AltF10 при загрузке компьютера. Если все запускается, и вы видите окно Acer Recovery Management Environment – поздравляю, восстанавливайте заводскую конфигурацию.
Образ драйверов и программ, предустановленных на компьютере (папка AUTORUN)
В папке AUTORUN лежит файл (архив SFX), в котором содержатся драйвера и программы для вашего ноутбука. Надеюсь, у вас есть Application CD Все содержимое этого диска скопируйте себе на жесткий диск в какую-нибудь папку (например, Autorun). Выделив все файлы из этой папки, добавьте их в архив SFX со следующими параметрами (вкладка «Общие»): «путь для распаковки» - C:windowssystem32autorun; «Выполнить после распаковки» CheckFiles.exe ; отмечаем «Абсолютный путь» и «Сохранять и восстанавливать пути» . Во вкладке «Режимы» отмечаем «Скрыть все» и «Перезаписывать все файлы без запроса» .
Autorun.exe . При открытии свойств файла вы должны увидеть следующее:
Все, копируем его в папку AUTORUN в скрытом разделе. Скрытый раздел восстановлен.
Если у Вас нет такого диска, его можно сделать самостоятельно, скачав "скелет" диска и поместив в соответствующие папки свои драйвера и прграммы.
Полезные советы
Если вы испытываете проблемы с обзором скрытого раздела, сделать его видимым довольно просто. Необходимо опять выполнить команду mbrwrwin.exe
(теперь его можно взять в папке C:AcerEmpowering TechnologyeRecovery
.. или в другом месте, в зависимости от модели ноутбука) Выполняем mbrwrwin mount hd0:1 J:
где J:
любая понравившаяся вам буква алфавита (главное, чтобы дисков с такой буквой у вас не было в системе). Теперь в проводнике вы можете спокойно работать с первым разделом, как с обычным разделом жесткого диска.
Также можно воспользоваться специальной утилитой для монтирования скрытого раздела
. Здесь также предлагается выбрать букву диска и раздел.
А вот здесь можно посмотреть информацию по типам (ID) всех существующих разделов:)
Partition types: List of partition identifiers for PCs
ДОПОЛНЕНИЕ
Вы можете поменять версию NAPP своего скрытого раздела с версии 3.3.х. (не 3.2.х. !!!) на версию 4.0.10 для возможности работы программы eRecovery с NTFS и Empowering Technology версии 2.0.х. Для этого смонтируйте скрытый раздел (см. выше), откройте в блокноте файл napp.dat и посмотрите свою версию NAPP. Убедитесь, что версия 3.3.х. Возьмите файлы этого архива (napp4.addon) и распакуйте их прямо в скрытый раздел (в корень), заменяя файлы, если будет запрос программы. Файлы rcd.dat, scd.dat и swcd.dat остаются нетронутыми. Вы должны только отредактировать файлы obr3.ini и obr3.acr в блокноте, заменяя символ "*" своими значениями. После этого вы можете смело устанавливать Empowering Technology версии 2.0.x. и eRecovery для этой версии (необходимо заново установить программу eRecovery версии 2.0.хххх) будет работать.
PS. Как запустить Empowering Technology для Windows XP на русском. Последние приложения Empowering для висты работают на русском без проблем. Для XP тестировались версии:
Empowering Technology 2.3.4001 и 2.3.5003,
eNet 2.5.4003,
ePower 2.0.4002 и 2.0.5006,
ePresentation 2.0.4000,
eData 2.0.4088,
eLock 2.1.4003,
eRecovery 2.0.4003 и 2.0.5001 (работают соответственно в версиях ET 2.3.4001 и 2.3.5003),
eSettings 2.3.4005,
ePerformance 2.0.2007.
На русском из этих приложений работают только сама Framework, eData Security, eRecovery и eSettings. Пока не смотрел наличие более новых версий, там может быть и реализован "русский язык". Итак, для возможности работы на русском языке откройте редактор реестра (командная строка - введите команду regedit). Ищем следующую ветку:
HKEY_LOCAL_MACHINESOFTWAREAcerEmpowering Technology 2.0Framework
Находим строку MachineType и по правой кнопке (изменить) меняем значение 0 на 1
После этого ET будет отображаться на русском и все приложения, поддерживающие русский язык, также будут на русском.
Успехов!
P.S.
Я изменил фоновый рисунок при загрузке утилиты Acer eRecovery Management Environment. Этот рисунок появляется при загрузке Acer NAPP CD версии 5 для создания оболочки восстановления с предустановленной Windows Vista.
И еще... программы для работы с разделами жесткого диска - враг номер один для вашего компьютера! Используйте средства самой операционной системы или программы, разработчиком которых является производитель вашего компьютера.
Материал подготовлен специально для http://сайт (автор – Гурьев Денис, GDenis)
e-mail [email protected]
(изменение материала, копирование и распространение только с разрешения автора)
Если, вы успешно закончили установку ОС, обновлений, необходимых драйверов и программ, проверили работоспособность и стабильность, довольны полученным результатом и хотите иметь возможность «отката» ОС к этому состоянию в случае необходимости.
Имеет мощные средства резервного копирования, позволяющие сократить время на восстановление системы.
Следует уточнить, что те, кто покупал новые компьютеры с предустановленной ОС Windows 7, знакомы с функцией восстановления, после применения которой система, а может и содержимое всего жесткого диска, возвращается к заводскому виду. Но при этом могут быть утеряны файлы пользователя, находившиеся на жестком диске.
Имея в наличии установочного диска с ОС вы избегаете подобных потерь, но следующая установка обновлений и драйверов неизбежна.
Существует способ, который значительно сократит затраты времени на настройку ОС после переустановки, к тому же для ее выполнения не потребуется установочный диск.
Алгоритм, описанный ниже, не требует особенных знаний и относительно прост в реализации для пользователей. Порядок выполнения работы:
- подготовка раздела, для будущего раздела восстановления;
- создание образа системы в среде Windows RE;
- настройка среды восстановления;
- переустановка и новая настройка среды восстановления.
Подготовка раздела восстановления
В первую очередь создаем раздел, на котором мы поместим файл образа ОС и файл для развертывания среды восстановления.
Способов для выполнения операции много, но мы будем пользоваться штатными инструментами: «Управление дисками» и утилитой командной строки DISKPART .
Размер раздела определяется из текущей занятости раздела с ОС и наличия свободного места. К примеру, если система занимает примерно 20 Гб, оптимальным считается размер от 5 до 10 Гб.
В примере раздел D:\ сначала был сжат:
Рисунок 1 – сжатие раздела D:\
Рисунок 2 – не распределенное пространство диска после сжатия
При помощи утилиты DISKPART был создан основной (primary) раздел, отформатирован, ему была присвоена метка Recovery и буква R . (DISKPART использовался потому, что с помощью «Управления дисками» четвертый создаваемый раздел будет дополнительным. Можно немного поэкспериментировать с размещением раздела восстановления на дополнительном разделе.
Выполняем последовательно следующее:
::Запуск DISKPART Diskpart::Выбор диска. Если их несколько, то номер нужного диска определяется командой LIST DISK Sel disk 0::Создание основного раздела на всей неразмеченной области диска. В случае необходимости номер раздела уточняйте командой LIST PART Create partition primary::Быстрое форматирование созданного раздела и присвоение ему метки «Recovery» Format LABEL=”Recovery” quik::Присвоение разделу буквы R Assign letter=R::Завершение работы в DISKPART Exit
Рисунок 3 – работа в DISKPART
Будем использовать командную строку, запускаемую с правами администратора.
Прежде чем перейти к захвату образа ОС, нужно создать на разделе R:\ папку WinRE для хранения.
Рисунок 4 – папка WinRE в корне будущего раздела восстановления.
Создание образа ОС
От разрядности системы зависит версия утилиты, которую необходимо использовать. В примере размещены обе их версии на разделе D:\ в папке WAIK Tools:
Рисунок 5 – папка WAIK Tools на несистемном разделе
Выполняем перезагрузку компьютера и входим в среду восстановления (нажимаем для этого F8, после включения компьютера и выбираем пункт «Устранение неполадок компьютера» в меню дополнительных вариантов загрузки).
Запустите командную строку и текстовый редактор:
При помощи меню «Открыть» (сочетание клавиш Ctrl + O) определяем буквы разделов.
На примере, как видно из рисунка 7, раздел с системой получил букву D:\ , утилита imagex .exe находится в папке E:\WAIK Tools \ , а у раздела Recovery – буква F:\ .
Рисунок 7 – буквы разделов в среде WindowsRE.
Поскольку нам не потребуется перенос настроенного образа на другой компьютер, воспользуемся командой, приведенной в разделе «Загрузка в Windows PE и сохранение образа с помощью утилиты ImageX» и. Теперь выполняем команду:
"E:\WAIK Tools\amd64\imagex.exe" /capture D: F:\WinRE\install.wim "Windows 7 Ultimate SP1 Custom"
Пояснения:
- «E:\WAIK Tools\amd64\imagex.exe» - Путь к утилите imagex.exe. Кавычки используются, чтобы избежать проблем с пробелами в названии папки.
- /capture D: - Ключ указывает на захват образа системы на разделе D: (как он виден в WindowsRE).
- F:\WinRE\install.wim «Windows 7 Ultimate SP1 Custom» - Сохранение захватываемого образ в файл install.wim (это важно, так как в этом случае допустимо только это название) в папку F:\WinRE. Указан комментарий к файлу, и использован метод сжатия по умолчанию (compress maximum).
Рисунок 8 – создание образа операционной системы в среде Windows RE
Закончив работу в среде WindowsRE выполняем перезагрузку.
Настройка среды восстановления.
Кроме файла образа ОС, разместим на новом разделе файл, обеспечивающий загрузку в среду восстановления. При таком расположении она не будет зависеть от раздела с ОС.
Известно, что среда восстановления развертывается из файла образа WinRE .wim , который находится в папке Recovery, в корне раздела с системой. Используя проводник Windows — доступ к этой папке закрыт. Атрибут файла – скрытый системный. Чтобы поместить файл в выбранном нами месте, воспользуемся утилитами командной строки.
В первую очередь отключите среду восстановления. Внимание!!! Любым действиям со средой восстановления должно предшествовать ее отключение! Для этого выполняем в командной строке:
Reagentс /disable
После этого файл WinRE .wim переместится в папку c:\Windows \System 32\Recovery . Из нее мы и скопируем файл в папкуR:\WinRE . Воспользуйтесь командой xcopy с ключом / h :
Xcopy /h c:\Windows\System32\Recovery\winre.wim r:\WinRE
Рисунок 9 – копирование файла WinRE.wim
Наконец, несколько заключительных аккордов:
::Установка пользовательского пути (ключ / path ) к файлу образа системы, расположенной в папке, указанной ключом / target Reagentc /setosimage /path R:\WinRE /target c:\Windows::Установка пользовательского пути (ключ / path ) к файлу развертывания среды восстановления системы, находящейся в папке, указанной ключом / target Reagentc /setreimage /path R:\WinRE /target c:\Windows::Включение среды восстановления Reagentc /enable::Проверка настроек среды восстановления Reagentc /info
Из рисунка 10 видно, что настройка выполнена успешно. Окно командной строки еще понадобится.
Рисунок 10 – настройка пользовательской среды восстановления.
На разделе Recovery произошли изменения. Чтобы проследить их, включите отображение скрытых и системных файлов.
Рисунок 11 – изменение содержимого раздела R.
Файла WinRE .wim в папке WinRE нет, но появилась папка Recovery в корне раздела. Файл теперь находится в ней. Не будем останавливаться на структуре папки Recovery – при желании можете изучить ее содержимое, а также сравнить с параметрами BCD (по команде bcdedit /enum all).
Необходимо защитить раздел от случайного воздействия со стороны пользователей. Поэтому его лучше скрыть из проводника и исключить возможность работы с ним в «Управлении дисками». И снова поможет утилита Diskpart . В командной строке последовательно выполните (номера диска и раздела соответствуют приведенной в статье конфигурации):
::Запуск DISKPART Diskpart::Выбор диска. Если их несколько, то номер нужного диска определяется командой LIST DISK Sel disk 0::Выбор раздела. В случае необходимости номер раздела уточняйте командой LIST PART Sel part 4::Удаление буквы – раздел будет скрыт в проводнике Windows Remove::Установка идентификатора раздела ID=27. Этот ID устанавливают именно разделам восстановления. Работать с таким разделом в «Управлении дисками» становится невозможно, что обеспечивает его дополнительную защиту Set id=27
Рисунок 12 – работа с разделом восстановления в DISKPART
Изменения, произошедшие в системе
Рисунок 13 – проводник и диспетчер управления дисками.
Мы видим, что теперь в окне расширенных методов восстановления в описании переустановки Windows отсутствует требования наличия установочного диска.
Рисунок 14 – меню расширенных методов восстановления Windows.
А так же претерпело изменение меню среды восстановления:
Рисунок 15 – дополнительный пункт меню в параметрах восстановления Windows в среде восстановления
Можно было бы и закончить на этом статью, но есть необходимость остановиться на нескольких нюансах, возникающих после переустановки ОС указанным способом. Сделаем переустановку системы из среды восстановления.
Настройка среды восстановления после переустановки системы
Проведем эксперимент. Для чистоты результата я отформатирую раздел с системой и раздел с файлами загрузки. Более того, раздел «Зарезервировано системой» я настоятельно рекомендую форматировать во избежание путаницы с загрузкой.
